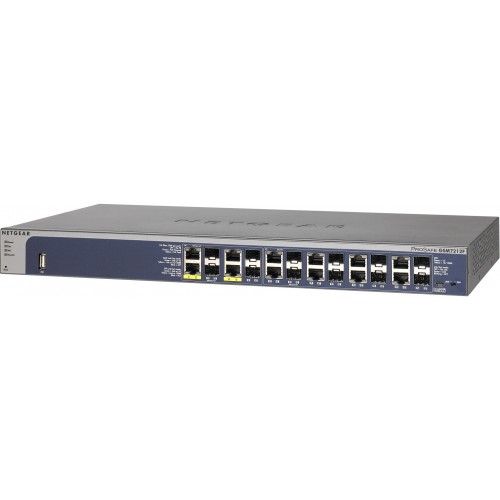

Управляемый коммутатор Netgear GSM 7212F-100NES

Передняя панель

• 12 портов RJ45 10/100/1000 с автоматическим определением скорости
• 12 общих портов SFP для Gigabit fiber 100/1000
• 1 USB-порт (для сохранения файлов конфигурации/микрокода)
• 1 порт Mini-USB RS-232 для консоли

Задняя панель

• 1 порт Serial DB9 RS-232 для консоли
• 1 разъем для подключения источника бесперебойного питания
• 1 отверстие для замка Kensington
• Блок питания: 1 неснимаемый блок питания

Всего

• 12 портов

POE

• 4 порта PoE+
• IEEE 802.3af (до 15.4 Ватт/порт)
• IEEE 802.3at (до 30 Ватт/порт)
• Метод IEEE 802.3at Layer 2 (LLDP)
• IEEE 802.3at 2-классификация событий
• Таймер/расписание PoE (недели, дни, часы)

ОБЩИЙ БЮДЖЕТ МОЩНОСТИ POE

• Режим AC Power
• Используя встроенный ИБП: 150 Ватт
• ПРОЦЕССОР / ПАМЯТЬ
• Процессор: BCM53003, 600 МГц
• Системная память: 128 Мбайт (ОЗУ)
• Буфер пакетов: 12 Мбайт
• Хранение микрокода (флэш): 32 Мбайт

ОСНОВНЫЕ ПОКАЗАТЕЛИ ПРОИЗВОДИИТЕЛЬНОСТИ

• Коммутации: 24 Гбит/сек
• Пропускная способность: 17.8 Mpps
• Режим перенаправления: Store-and-forward
• Задержки (64-байтные кадры, 10 - 100 Мбит/сек): <9.0 мксек
• Задержки (64-байтные кадры, 1 Гбит/сек): <3.1 мксек
• Адресация: 48-битные MAC-адреса
• Размер базы данных адресов: 16 тысяч MAC-адресов
• Число VLAN-ов: 1024 (IEEE 802.1Q) из 4093 VLAN IDs
• Максимальное число групп Multicast для фильтров IGMP: 1024
• Максимальное число групп Multicast для: 256
• Число транков: 12 транков, 8 портов на транк
• Число аппаратных очередей для QoS: 8
• Число статичных маршрутов: 16
• Число интерфейсов маршрутизации IP (порт, VLAN): 64
• Поддержка пакетов jumbo: пакеты размером до 9 тыс. байтов
• Акустический шум (ANSI-S10.12) при внешней температуре < 25°C: 30 dB
• Акустический шум (ANSI-S10.12) при внешней температуре > 40°C: 48 dB
• Тепловыделение: 548 Btu/час
• Средняя наработка на отказ (MTBF): 670 956 часов (~76.6 лет)

СЕРВИСЫ L3 – МАРШРУТИЗАЦИЯ (IPV4)

• Статическая маршрутизация IPv4 (подсети, VLAN-ы)
• 64 маршрутов IP
• 64 IP-интерфейсов (порты, VLAN)
• 16 статических маршрутов
• IP Source Guard

СЕРВИСЫ L3 - DHCP (IPV4)

• DHCP-сервер (1024 клиентов)
• DHCP L2 relay
• DHCP snooping

СЕРВИСЫ L3 - MULTICAST (IPV4)

• IGMP querier (v2)

СЕРВИСЫ L2 – КОММУТАЦИЯ (IPV4/IPV6)

• Таблица MAC-адресов: 16 000
• Размер кэша ARP: 512
• Proxy ARP
• Dynamic ARP Inspection

СЕРВИСЫ 0L2 – VLAN-ы (IPV4/IPV6)

• IEEE 802.1Q статические VLAN (до 1024 VLAN-ов) из 4096 VLAN IDs
• IEEE 802.1v Protocol VLAN
• VLAN на базе портов
• VLAN на базе MAC-адресов
• 128 VLAN на базе IP-подсетей
• VLAN на базе протоколов
• Голосовые VLAN
• Гостевые/без авторизации VLAN (802.1x)
• Автоматическое назначение VLAN через RADIUS
• IEEE 802.1 Q-in-Q (double-VLAN tagging)
• GARP with GVRP/GMRP
• Частные группы VLAN
• Multicast VLAN Registration (MVR)

СЕРВИСЫ L2 - AVAILABILITY (IPV4/IPV6)

• IEEE 802.3ad Link Aggregation (статическая или LACP): 12 транков на 8 портах
• Выбираемый пользователем алгоритм хэширования LAG
• IEEE 802.1D Spanning Tree Protocol
• IEEE 802.1w Rapid Spanning Tree
• IEEE 802.1s Multiple Spanning Tree

СЕРВИСЫ L2– MULTICAST (IPV4/IPv6)

• Фильтры
• Поддержка IGMP v1, v2, v3
• Поддержка IGMP querier mode
• Поддержка MLD Snooping
• Фильтрация Static multicast (1024 групп multicast)
• MVR
• Регистрация Multicast VLAN Registration: динамическая или совместимая
• Режим операций IGMP leave operating: Normal/immediate leave
• MVR максимальное число групп Multicast: 256

СЕРВИСЫ L2/L3/L4 – QOS (IPV4/IPV6)

• Политик L2/L3/L4 QoS: MAC, IP, порты TCP/UDP
• IEEE 802.1p Class of Service (CoS)
• DiffServ QoS (RFC 2998)
• Технология очередей Weighted round robin (WRR)
• Технология очередей на основе строго соблюдения приоритетов
• Ограничение скорости с приращением 1 кбит/сек
• Трафик Ingress и Egress

СЕРВИСЫ L2/L3/L4 SERVICES – БЕЗОПАСНОСТЬ (IPV4/IPV6)

• Списки контроля доступа (ACL) L2/L3/L4: MAC, IP, порты TCP/UDP
• ACL на базе MAC-адресов отправителя/получателя
• ACL на базе IP-подсети отправителя/получателя
• ACL на базе протокола отправителя/получателя
• ACL over VLAN
• Динамические ACL
• 100 ACL (любого типа)
• 512 правил ACLs
• Защита от Network storm, включая передачу multicast и unicast
• DoS
• ICMP throttling
• Защищенные порты
• Блокировка MAC-адресов: 4096 (динамических), 48 (статичных)
• Фильтрация по MAC-адресам
• Безопасность портов
• DHCP snooping
• IP Source Guard
• Dynamic ARP inspection
• RADIUS (RFC 2865)
• RADIUS accounting (RFC 2866)
• IEEE 802.1x аутентификация доступа к порту (RADIUS)
• TACACS+

СЕТЕВЫЕ ПРОТОКОЛЫ IEEE

• IEEE 802.3 Ethernet
• IEEE 802.3i 10BASE-T
• IEEE 802.3u 100BASE-T
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3z Gigabit Ethernet 1000BASE-SX/LX
• IEEE 802.3af Power over Ethernet
• IEEE 802.3at Enhanced Power over Ethernet
• IEEE 802.3ad Trunking (LACP)
• IEEE 802.1AB LLDP with ANSI/TIA-1057 (LLDP-MED)
• IEEE 802.1D Spanning Tree (STP)
• IEEE 802.1s Multiple Spanning Tree (MSTP)
• IEEE 802.1w Rapid Spanning Tree (RSTP)
• IEEE 802.1p Quality of Service
• IEEE 802.1Q VLAN tagging
• IEEE 802.1v protocol-based VLAN
• IEEE 802.1X Radius Network Access Control
• IEEE 802.3x flow control

RFC-СТАНДАРТЫ IETF – SYSTEM FACILITIES

• RFC 768 UDP
• RFC 783 TFTP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 Ethernet ARP
• RFC 894 transmission of IP datagrams over Ethernet networks
• RFC 896 congestion control in IP/TCP networks
• RFC 951 BOOTP
• RFC 1321 message-digest algorithm
• RFC 1534 interoperation between BOOTP and DHCP
• RFC 2131 DHCP client/server
• RFC 2132 DHCP options & BOOTP vendor extensions
• RFC 2030 Simple Network Time Protocol (SNTP) version 4 for IPv4, IPv6 and OSI
• RFC 2865 RADIUS Client (both switch and management access)
• RFC 2866 RADIUS Accounting
• RFC 2868 RADIUS attributes for Tunnel Protocol support

RFC-СТАНДАРТЫ IETF – SYSTEM FACILITIES

• RFC 2869 RADIUS Extensions
• RFC2869bis RADIUS support for Extensible Authentication Protocol (EAP)
• RFC 3164 The BSD Syslog Protocol
• RFC 3580 802.1X RADIUS usage guidelines (VLAN assignment via RADIUS, dynamic VLAN)

RFC-СТАНДАРТЫ IETF – QOS

• RFC 2474 definition of the Differentiated Services Field (DS Field) in the IPv4 and IPv6 headers
• RFC 2475 an architecture for differentiated services
• RFC 2597 Assured Forwarding PHB Group
• RFC 3246 An Expedited Forwarding PHB (Per-Hop Behavior)
• RFC 3260 New Terminology and Clarifications for DiffServ
• RFC 3289 Management Information Base for the Differentiated Services Architecture (read-only)
• Private MIBs for full configuration of DiffServ, ACL and CoS functionality
• RFC-СТАНДАРТЫ IETF – MANAGEMENT
• RFC 854 Telnet
• RFC 855 Telnet Option
• RFC 1155 SMI v1
• RFC 1157 SNMP
• RFC 1212 Concise MIB Definitions
• RFC 1867 HTML/2.0 Forms with file upload extensions
• RFC 1901 Community-based SNMP v2
• RFC 1908 Coexistence between SNMP v1 & SNMP v2
• RFC 2068 HTTP/1.1 protocol as updated by draft-ietf-http-v11-spec-rev-03
• RFC 2271 SNMP Framework MIB
• RFC 2295 Transparent Content Negotiation
• RFC 2296 Remote Variant Selection; RSVA/1.0 State Management “cookies” – draft-ietf-http-state-mgmt-05
• RFC 2576 Coexistence between SNMP v1, v2 and v3
• RFC 2578 SMI v2
• RFC 2579 Textual Conventions for SMI v2
• RFC 2580 Conformance statements for SMI v2
• RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework
• RFC 3411 An Architecture for Describing SNMP Management Frameworks
• RFC 3412 Message Processing & Dispatching
• RFC 3413 SNMP Applications
• RFC 3414 User-based Security Model
• RFC 3415 View-based Access Control Model
• RFC 3416 Version 2 of SNMP Protocol Operations
• RFC 3417 Transport Mappings
• RFC 3418 Management Information Base(MIB) for the Simple Network Management Protocol (SNMP)
• SSL 3.0 and TLS 1.0
  • RFC 2246 The TLS Protocol, Version 1.0
  • RFC 2818 HTTP over TLS
  • RFC 2346 AES Ciphersuites for Transport Layer Security
• SSH 1.5 and 2.0
  • RFC 4253 SSH Transport Layer Protocol
  • RFC 4252 SSH Authentication Protocol
  • RFC 4254 SSH Connection Protocol
  • RFC 4251 SSH Protocol Architecture
  • RFC 4716 SECSH Public Key File Format
  • RFC 4419 Diffi e-Hellman Group Exchange for the SSH
  • Transport Layer Protocol

ПОДДЕРОЖИВАЕМЫЕ MIB

• RFC 1757/2819 – RMON-MIB Remote Network Monitoring Management Information Base
• RFC 1213 – RFC1213-MIB Management Informa- tion Base for Network Management of TCP/IP- based internets: MIB-II
• RFC 1493 – BRIDGE-MIB Definitions of Managed Objects for Bridges (dot1d)
• RFC 2674 – QBRIDGE-MIB The VLAN Bridge MIB module for managing Virtual Bridged Local Area Networks
• RFC 2737 – Entity MIB (Version 2)
• RFC 2863 – The Interfaces Group MIB using SMIv2
• RFC 3635 – Etherlike-MIB Definitions of Managed Objects for the Ethernet-like Interface Types
• NETGEAR-REF-MIB – NETGEAR Reference
• SNMP-COMMUNITY-MIB – support SNMPv1, SNMPv2, and SNMPv3.
• SNMP-FRAMEWORK-MIB – The SNMP Manage- ment Architecture MIB
• SNMP-MPD-MIB – The MIB for Message Processing and Dispatching
• SNMP-NOTIFICATION-MIB – The Notification MIB Module
• SNMP-TARGET-MIB – The Target MIB Module
• SNMP-USER-BASED-SM-MIB – The management information definitions for the SNMP User-based Security Model
• SNMP-VIEW-BASED-ACM-MIB – The management information definitions for the View-based Access Control Model for SNMP
• LAG-MIB – The Link Aggregation module for managing IEEE 802.3ad
• RFC 1213 – Management Information Base for Network Management of TCP/IP based internets: MIB-II
• RFC 1493-BRIDGE-MIB – Definitions of Managed Objects for Bridges (dot1d)
• RFC 2674-P-BRIDGE-MIB – The Bridge MIB Exten- sion module for managing Priority and Multicast Filtering, defined by IEEE 802.1D-1998.
• RFC 2674-Q-BRIDGE-MIB – The VLAN Bridge MIB module for managing Virtual Bridged Local Area Networks
• RFC 2737 – Entity MIB (Version 2)
• RFC 2863 – The Interfaces Group MIB using SMIv2
• RFC 3635 – Definitions of Managed Objects for the Ethernet-like Interface Types
• NETGEAR-SWITCHING-MIB – NETGEAR Switching – Layer 2
• NETGEAR-INVENTORY-MIB – Unit and Slot configuration
• NETGEAR-PORTSECURITY-PRIVATE-MIB – Port Security MIB.
• IEEE8021-PAE-MIB – Port Access Entity module for managing IEEE 802.1X
• NETGEAR-RADIUS-AUTH-CLIENT-MIB – NETGEAR Radius MIB
• RADIUS-ACC-CLIENT-MIB – RADIUS Accounting Client MIB
• RADIUS-AUTH-CLIENT-MIB – RADIUS Authentica- tion Client MIB
• NETGEAR-MGMT-SEC URITY-MIB – The NETGEAR Private MIB for Mgmt Security
• IANA-ADDRESS-FAMILY-NUMBERS-MIB – Address-Family Numbers textual convention
• NETGEAR-QOS-MIB – NETGEAR Flex QOS Support
• NETGEAR-QOS-ACL-MIB – NETGEAR Flex QOS ACL
• DIFFSERV-MIB - RFC 3289 Management Informa- tion Base for the Differentiated Services Architecture
• NETGEAR-QOS-DIFFSERV-EXTENSIONS-MIB – NETGEAR Flex QOS DiffServ Private MIBs’ definitions
• NETGEAR-QOS-DIFFSERV-PRIVATE-MIB – NETGEAR Flex QOS DiffServ Private MIBs’definitions
• LLDP-MIB – Management Information Base module for LLDP configuration, statistics, local system data and remote systems data components
• LLDP-EXT-DOT3-MIB – The LLDP Management Information Base extension module for IEEE 802.3 organizationally defined discovery information
• LLDP-EXT-MED-MIB – The LLDP Management Information Base extension module for TIA-TR41.4 Media Endpoint Discovery information
• TACACS-CLIENT-MIB – Management Information Base pertaining to TACACS+ client configuration.

УПРАВЛЕНИЕ (IPV4/IPV6)

• SNMP v1, v2c, v3 с несколькими IP-адресами
• Поддержка зеркалирования портов (many-to-one)
• Зеркалирование Flow-based
• Syslog
• Передача файлов (конфигурация, микрокод): HTTP, TFTP
• Безопасная передача файлов (конфигурация, микрокод): HTTPS, SCP, SFTP
• Загрузка образов в реальном времени (TFTP)
• Описание портов
• sFlow®
• Графический пользовательский интерфейс (GUI) на базе Web
• Command line interface (CLI)
• Управление IPv6
• Утилита тестирования кабеля
• Безопасность web SSLv3/TLSv1.0 для GUI
• Secure Shell (SSHv1, v2) для CLI
• Сеансы Telnet для управления центральным процессором CPU (5 сеансов)
• Конфигурируемое управление VLAN
• Автоматическая инсталляция
• Контроль доступа администратора через RADIUS или TACACS+
• Два образа (микрокод и конфигурация)

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Размеры (w x d x h): 440 x 257 x 44 мм (17.32 x 10.12 x 1.73 дюймов)
• Вес: 3.665 кг

ЭНЕРГОПОТРЕБЛЕНИЕ

• Максимальный ток AC (с максимальным PoE): 1.67 А
• Максимальная мощность переменного тока (с максимальным PoE): 160.6 Вт
• Тепловыделение: 548 Btu/час

ТРЕБОВАНИЯ К ОКРУЖАЮЩЕЙ СРЕДЕ

Эксплуатация:

• Температура: 0° - +50°C
• Влажность: максимальная относительная влажность 90%, без выпадения конденсата
• Высота над уровнем моря: максимум 3 тыс. метров

Хранение:

• Температура: -20° - +70°C
• Влажность: максимальная относительная влажность 95%, без выпадения конденсата
• Высота над уровнем моря: максимум 3 тыс. метров

ЭЛЕКТРОМАГНИТНОЕ ИЗЛУЧЕНИЕ И НЕВОСПРИИМЧИВОСТЬ К НЕМУ

• CE mark, commercial
• FCC Part 15 Class A, VCCI Class A
• Class A EN 55022 (CISPR 22) Class A
• Class A C-Tick
• EN 50082-1
• EN 55024

БЕЗОПАСНОСТЬ

• CE mark, commercial
• CSA certified (CSA 22.2 #950)
• UL listed (UL 1950)/cUL IEC 950/EN 60950

СОСТАВ ПАКЕТА ПОСТАВКИ

• GSM5212F
• Силовой кабель
• Резиновые ножки для установки на столе
• Резиновые колпачки для SFP
• Кабель Mini-USB to USB для консоли
• Resource CD
• ProSafe NMS200 Network Management System DVD

ГАРАНТИЯ И ПОДДЕРЖКА

• Пожизненная гарантия ProSafe

МОДУЛИ И АКСЕССУАРЫ

• AFM735 100BASE-FX SFP GBIC
• AGM731F 1000BASE-SX SFP GBIC
• AGM732F 1000BASE-LX SFP GBIC
• RPS5412 (внешний ИБП Optimal Power®)
